#SELAMAT MALAM PARA KAWAN#
(Menyimak info sekitar Kunci dan Jenisnya dalam
dunia Perbengkelan termasuk cara membuat tempatnya)
_________________________________________________________











________________

Kata Pengantar
________________

Kurang lebih ada 12 jenis atau nama-nama dari kunci Bengkel
itu para kawan sekalian. Dan tentunya diciptakan sesuai
dengan bentugas yang mau dilaksanakannya.

Karena dari segi nama saja sudah mencapai 12 bagaimana
dengan pula dengan pembagian ukurannya. Tentu lebih
banyak jumlahnya.

Karena itu...!

Tak heran, beberapa bengkel membuatkan tempat atau gantungan
khsus untuk kunci-kunci ini.

Para kawan sekalian...!

Info tentang macam jenis kunci ini dapat anda simak lewat
postingan ini, sedangkan cara membuat tempatnya atau
gantungannya dapat anda ketahuilewat youtube.

Atau mungkin...!

Anda tak perlu mengetahuinya, karena anda punya ide
sendiri. Yang mana-pun pilihan anda jadilah.

Selamat menyimak...!



__________________________________

Sekilasinfo Kunci (bengkel)
__________________________________








* Pengertian

Kunci / spanner / wrench adalah alat yang terbuat dari baja
yang dikeraskan dan dilapisi khrom (Cr) atau nikel (Ni) agar
tidak mudah aus di mana fungsi kunci ini digunakan untuk
memutar (mengencangkan dan melepas) baut / mur.

Dalam bengkel otomotif ataupun bengkel kerja bangku dikenal
ada dua jenis alat bantu kerja yaitu alat tangan dan alat
mesin atau alat tenaga (hand tools and machine tools or Power
tools)

kedua alat tersebut dibedakan atas tenaga penggeraknya di mana
alat mesin untuk menggerakkannya menggunakan tenaga bantu dari
mesin, misalnya mesin gerinda untuk dapat berputar batu
gerindanya harus di putarkan oleh motor listrik, sedangkan
alat tangan menggunakan tenaga otot/tangan manusia.

Dengan kata lain alat tangan adalah alat bantu kerja yang
penggunaannya selalu menggunakan tenaga tangan manusia.
Peralatan yang akan di bahas berikut ini termasuk dalam
kategori alat-alat tangan (Hand Tools).

Pekerjaan memasang dan melepas baut /mur, skrup, snapring
adalah pekerjaan yang hampir selalu ada disetiap unit kompetensi
perbaikan kendaraan otomotif.

Peralatan untuk memasang/ melepas baut (bolt) dan mur (nut)
berdimensi segi enam (Hexagonal) disebut kunci pas/ ring/
kombinasi segi enam (Wrench Hexagonal) dan untuk kepala baut
segi empat disebut Wrench Square.

Sedangkan peralatan untuk membuka skrup (screw) adalah obeng
(Screw driver). Kunci dibuat dengan berbagai bentuk untuk
tujuan pemakaian pada berbagai kondisi, posisi dan dimensi
baut/mur.

* Macam – macam kunci











Berikut ini adalah macam – macam kunci yang sering
digunakan di industry otomotif:

Kunci Pas (Open end Spanner)
Kunci Ring (Box Spanner)
Kunci Kombinasi (Combination Spanner)
Kunci Soket (Socket Spanner)
Kunci L (Allen Spanner)
Kunci Inggris (Adjustable Spanner)
Kunci Roda (Wheel nuts and bolts Spanner)
Obeng (Screw driver)
Kunci Pipa
Kunci Bintang
Tuckle
Tracker
Tang Scrap

Sedangkan alat bantu lainnya adalah merupakan peralatan
standar bengkel otomotif dan peralatan kerja bangku,
diantaranya :

Dongkrak (jack)
Palu (Hammer)
Tang (pliers)
Gergaji (hacksaws )
Gerinda (grinder)
Ragum (bench vise)
Kikir (Files)
Bor (drills )
Sney dan Tap (dies and taps)
Pahat (chisels)
Kunci Pas (open end wrench)


* Kunci pas (Open end wrench)









Kunci pas terbuat dari logam paduan Chrome Vanadium, dengan
tangkai (shank) membentuk sudut 15 derajat pada kedua ujung-
ujungnya dan 90 derajat yang terdapat pada kunci pas khusus.

Kunci pas umumnya dibuat menjadi dua kunci yang ukuran masing-
masing berbeda. Misalnya; ukuran 6 mm dan 7 mm, dan seterusnya.
Ukuran kunci menunjukkan lebar dari mulut kunci yang yang berati
juga menunjukkan lebar kepala baut atau mur.

Satuan ukuran kunci pas terdiri dari ukuran metrik (mm) dan
imperial (inch). Ukuran satuan metrik tersedia ukuran dari 4 mm
sampai dengan ukuran 80 mm. Dan yang umum digunkan di bengkel
otomotif adalah ukuran 6 mm dengan kenaikan setiap 1 mm
hingga ukuran kunci 36 mm, kecuali ukuran 31 mm, 33 mm, 34 mm,
dan 35 mm tidak disediakan.

* Kunci ring (Box wrench)

Kunci ring juga terbuat dari logam paduan Chrome Vanadium.
Kunci ring berfungsi untuk memasang atau melepaskan kepala
baut atau mur yang mempunyai momen pengencangan yang cukup
besar dan memungkinkan dapat bekerja pada ruang yang terbatas.

Pada ujung-ujung kepala kunci ini, terdapat cincin yang
berdimensi heksagonal atau lebih pada lubang diameter di
dalamnya. Kunci ini lebih kuat dan ringan dari kunci pas
dan memberikan cengkraman pada seluruh kepala baut atau mur.

Kunci ring mempunyai tangkai lebih panjang dibandingkan dengan
kunci pas, gaya tuasnya lebih besar bila dibandingkan dengan
gaya tuas kunci pas.

* Kunci kombinasi (Combination wrench)











Kegunaan kunci kombinasi merupakan gabungan dari kunci pas an
kunci ring pada masing-masing ujung dalam ukuran yang sama
dan merupakan kunci yang saling mengisi kekurangan yang ada
pada kunci pas dan kunci ring, dan lebih simpel. Kunci ini
sangat berguna saat menyetel pengikat (fastener) dengan ukuran
yang sama pada posisi yang berbeda.

Kunci ini dengan jenis kepala bersegi 6 yang sama dan ukurannya
berkisar antara 6 mm sampai dengan 32 mm.

Kelemahan kunci pas dan kunci ring;

Tidak dapat menjangkau kepala baut dan mur yang letaknya tersembunyi.
Momen atau torsi pengencangannya cukup kecil.









* Kunci Soket (Socket wrench)

Kunci Soket adalah kunci yang berbentuk silinder dan terbuat
dari logam paduan Chrome Vanadium dan dilapisi dengan nikel.

Satu ujung mempunyai dudukan berbentuk segi 4, dan ujung
lainnya berdimensi hexagonal yang digunakan untuk melepas
atau memasang kepala baut atau mur dengan momen
kekencangan tertentu.

Karakteristik kunci soket:

Kunci soket dapat menjangkau kepala baut atau mur yang terletak
sangat sulit dan tersembunyi. Misalnya; baut pengikat intake
dan exhaust manifold.

Hal ini bisa dilakukan, karena kunci soket dilengkapi dengan
batang penyambung (extention).

Kunci soket mempunyai momen atau torsi lebih besar terhadap
pengencangan atau pelepasan baut dan mur, karena selalu
dilengkapi dengan batang pemutar (rachet)










1 Set Kunci Socket terdiri dari beberapa bagian:

Kunci Sok normal/pendek dan panjang.
Ratchet Handle, digunakan untuk mengencangkan atau mengendorkan
kepala baut/mur dengan cara menyetel arah putaran sesuai
keperluan (mengencangkan/mengendorkan baut atau mur).

Speed Handle, digunakan untuk melepaskan atau mengencangkan
baut/mur yang ulirnya panjang dan dalam.

Sliding Handle; digunakan untuk melepaskan atau mengencangkan
baut/mur yang memiliki momen pengencangan cukup tinggi.

L Handle, yang dipasangkan pada kunci soket dan dapat
bergerak bebas meskipun kepala baut/mur pada posisi yang rumit.
Extension, untuk menghubungkan handle dengan kunci sok jika mur/
baut tidak dapat dijangkau tangkai yang ada.

Adapun model penyambung (extension) kunci soket antara lain;
universal join, adaptor solit extension bar, dan flexible
extension bar.

* Kunci L (Allen wrench)


Kunci L digunakan untuk membuka/mengencangkan baut yang
kepala bautnya menjorok kedalam. Ukuran kunci L antara
2 mm – 22 m dan penampangnya berbentuk segi 6 (hexagonal)
dan berbentuk bintan (L bintang).

* Kunci Inggris (Adjustable wrench)




Kunci Inggris digunakan untuk membuka/mengencangkp
    $        yang ukurannya dapat diubah sesuai dengan limit
maksimumnya. Kunci Inggris mempunyai sudut 15 derajat
terhadap pegangannya dengan ukuran lebar mulut antara 13
mm – 35 mm. Ada juga yang bersudut 45 derajat terhadap
pegangannya dengan ukuran lebar mulut antara 26 mm – 83 mm.

Cara penggunaannya dengan cara memutarkan penyetel rahang,
sementara mulut kunci ditempatkan pada kepla baut/mur, dan
mulut kunci disetel sesuai ukuran baut/mur.

* Kunci roda (Wheel nuts and bolts wrp
    $     a digunakan untuk melepas dan mengganti mur roda
pada kendaraan bermotor. Kunci roda terbuat dari baja di
mana ujung-ujungnya mempunyai kepala soket segi 6.

Jenis kunci roda sebagian besar mempunyai 4 jari-jari
kemudian disatukan membentuk palang/silang pada ujung
luar masing-masing batang terdapat soket yang berbeda ukurannya.

Ukuran kunci roda pada umumnya 19 mm dan 21 mm atau
3/4 inch dan 13/16 inch.

Fungsi kunci roda pada umumnya adalah;

Membuka baut dan tutup hub roda.
Membuka baut, membuka dan menempatkan kembali tutup roda.

* Kunci busi (Spark plug wrench)

Kunci busi digunakan untuk melepas dan memasang busi yang
biasanya busi dipasang pada posisi sulit dijangkau oleh
kunci pas atau kunci ring.

Kunci busi dirancang untuk mendapatkan perlakuan momen
pengencangannya tidak terlalu kuat, maka kunci busi
didesain dengan tangkai yang pendek. Kunci busi dibuat
dengan ukuran standar mengikuti ukuran busi yang ada.
Ukuran standar tersebut yaitu; 1o mm, 14 mm, dan 18 mm.


____________

Penutup
____________

Demikian infonya para kawan sekalian...!

...dan...

Selamat malam...!










___________________________________________________________
Cat :

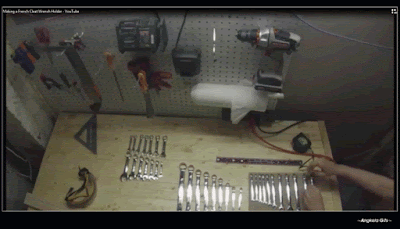

Making a French Cleat Wrench Holder - YouTube
https://www.youtube.com/watch?v=nf80AWtYdtQ

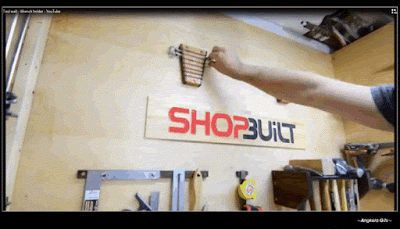

Tool wall - Wrench holder - YouTube
Snap Grip Kunci Inggris Inovatif - YouTube
https://www.youtube.com/watch?v=vhgH6qQq-K8

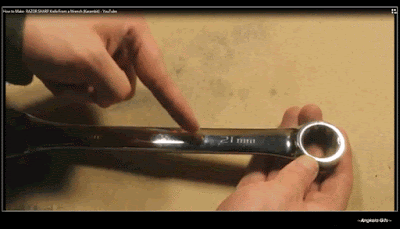

How to Make- RAZOR SHARP Knife From a Wrench (Karambit) - YouTube
Tekton Full Polish Combination Wrench Sets 18792 & 18772 - YouTube

<
